Начнем разбор примера задания серии "Потерявшиеся". Представим что вам необходимо взять 10 точек, расставленных организаторами. Если бы это было бы обычное ориентирование - то вам была бы видана легенда, где в явном формате в указанном в регламенте формате и датуме указаны все 10 точек.

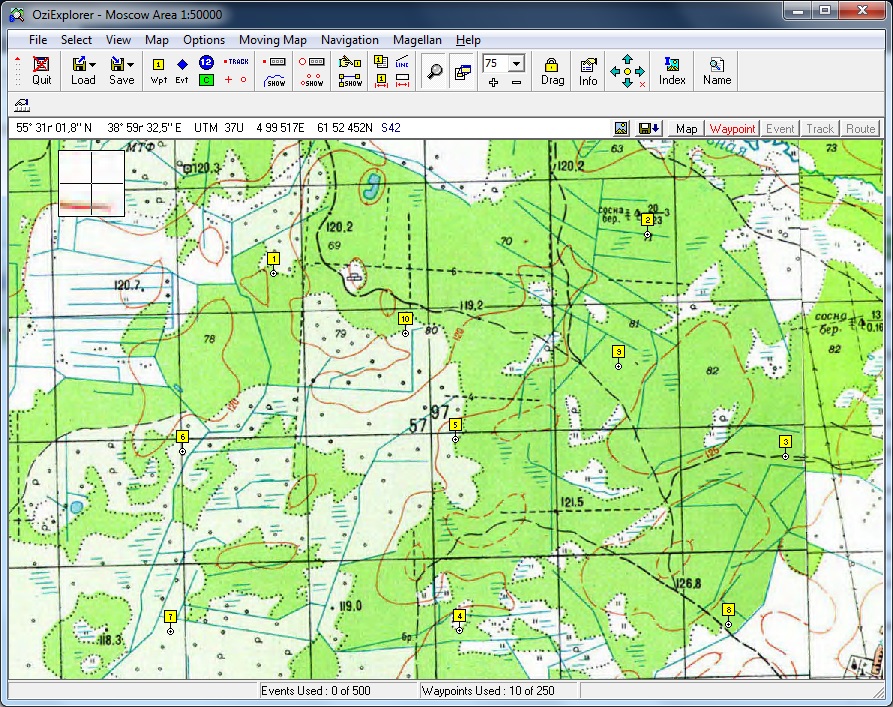

 Ну и при переносе их в навигатор у вас была бы вот такая картина:

Но нет, орги-казлы это слишком просто, поэтому легенда для вас будет выглядеть примерно в таком виде:



А  N55°(Д+22),4313`   E38°(68-Д),4899`

Б  N55,521798°    E38,953990°

В  расстояние от точки И – 1971м, расстояние от точки Д – 1160м, на запад от Д

Г  азимут 119,6° с точки А, расстояние от точки А – 1515м

Д  N55°32` 35,5686``   E38°56` 52,5690``

Е  азимут 28,3° на точку В, расстояние от точки К –1444м, северное пересечение

Ж  E38,9(82-Б)798°   N55,(50+Б)9959°

З  азимут 20° на точку Г, магнитный азимут 79,3° с точки Б

И  N55°32,1293`   E38°57,2355`

К  N55°(36-И),3272`   E38,9(И+12)329°

 На первый взгляд все страшно, непонятно и хочется кричать караул, но это только на первый взгляд. На брифинге всегда говорится что КП представляет собой листок бумаги А4 прикрепленный на нектором объекте. На листке - некоторая цифра которую необходимо сфотографировать оговоренным в Регламенте способом. В легенде же - все точки обозначены буквами. каждой букве соответствует цифра на КП.



 Теперь смотрим внимательно легенду и ищем точки которые заданы в явном виде и на которые можно сразу ехать - это точки Б, Д и И. Забиваем их в навигаторы, обращая внимание что они заданы в разных форматах и летим их брать. По приезду узнаем что Б это 4,  Д это 10  и И это 5. Таким образом теперь для дальнейших расчетов легенда выглядит вот так:

А  N55°(Д+22),4313`   E38°(68-Д),4899`

Б  4

В  расстояние от точки И – 1971м, расстояние от точки Д – 1160м, на запад от Д

Г  азимут 119,6° с точки А, расстояние от точки А – 1515м

Д  10

Е  азимут 28,3° на точку В, расстояние от точки К –1444м, северное пересечение

Ж  E38,9(82-Б)798°   N55,(50+Б)9959°

З  азимут 20° на точку Г, магнитный азимут 79,3° с точки Б

И  5

К  N55°(36-И),3272`   E38,9(И+12)329°



 Далее смотрим на другие пункты - как вы наверно уже поняли - для подсчета точки А необходимо в координату вместо Д подставить цифру которую мы списали на КП, который нашли с помощью пункта Д, тоесть:

А  N55°(10+22),4313`   E38°(68-10),4899`

и получаем:

А  N55°32,4313`   E38°58,4899`

Таким же образом ищем точки Ж и К. В итоге посетив эти точки и узнав номера - теперт легенда выглядит примерно так:

А  9

Б  4

В  расстояние от точки И – 1971м, расстояние от точки Д – 1160м, на запад от Д

Г  азимут 119,6° с точки А, расстояние от точки А – 1515м

Д  10

Е  азимут 28,3° на точку В, расстояние от точки К –1444м, северное пересечение

Ж  2

З  азимут 20° на точку Г, магнитный азимут 79,3° с точки Б

И  5

К  7

И вот осталась самая тяжелая часть легенды. Хочу сказать что до данного момента с поиском точек можно было справится с любой навигационной программой, которая умеет забивать точки в различных форматах (включая самые известные навигационные программы - Navitel и Garmin). Теперь же придется подключить и тяжелую артиллерию - навигационные программы которые помимо стандартного прокладывания маршрутов и отображения точек на карте может выполнять пресловутые построения.

Вообще для подобных ориентирований с построениями мы рекомендуем (по личному опыту):

для windows:
Ozi Explorer
для android:
Sas4Android, Андрозик, Orux, Ozi Explorer
для IoS:
Motion X Gps

В итоге проведя необходимые вычисления у вас должна в итоге получится вот такая полностью расшифрованная легенда:

А  9

Б  4

В  1

Г  3

Д  10

Е  6

Ж  2

З  8

И  5

К  7

Набор точек, описанный в лекции для проверки своих результатов можно скачать здесь



Если у вас есть вопросы по конкретному решению типов заданий, указанных в этой статье - давайте рассмотрим их более подробнее на примере решений в Ozi, SAS4Android и Androziс (по мере появления здесь будут ссылки на статьи по теме)

задачи 1го типа

точки заданные в разных форматах

Б  N55,521798°    E38,953990°

Д  N55°32` 35,5686``   E38°56` 52,5690``

И  N55°32,1293`   E38°57,2355`

Ж  E38,9(82-Б)798°   N55,(50+Б)9959°

К  N55°(36-И),3272`   E38,9(И+12)329°

А  N55°(Д+22),4313`   E38°(68-Д),4899`

задачи 2го типа

точки заданные в виде информации об их расстояниях от других точек

В  расстояние от точки И – 1971м, расстояние от точки Д – 1160м, на запад от Д

задачи 3го типа

точки заданные в виде информации об их расстоянии и азимуте от одной точки

Г  азимут 119,6° с точки А, расстояние от точки А – 1515м

задачи 4го типа

точки заданные в виде информации об их расстоянии от одной точки и азимуте от другой точки

Е  азимут 28,3° на точку В, расстояние от точки К –1444м, северное пересечение

задачи 5го типа

точки заданные в виде информации об азимутах на нее с других точек

З  азимут 20° на точку Г, магнитный азимут 79,3° с точки Б
